無漏對夾式雙瓣止回閥結構設計【圖】

    對夾雙瓣止回閥是對夾式止回閥的一種,其閥瓣的關閉行程短,有彈簧加載,可顯著減少水錘現象。雙瓣止回閥廣泛的應用在石油、化工、供水、灌溉及水處理等管道上,防止介質倒流,保護泵和電機安全。

    對夾雙瓣止回閥工作原理:

    止回閥閥瓣在管線介質壓力作用下繞餃鏈銷旋轉,閥門開啟。當無介質壓力時,閥瓣在彈簧力作用下繞銨鏈銷旋轉,閥門關閉。

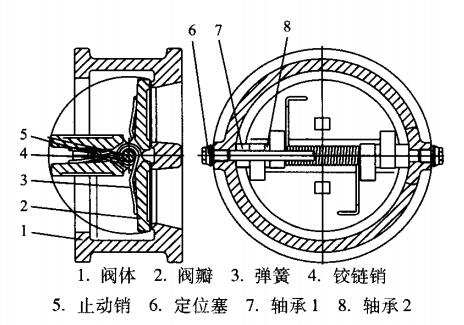

圖1 對夾雙瓣止回閥.jpg

                           圖1 對夾雙瓣止回閥

    普通對夾雙瓣止回閥(圖1)閥瓣和彈簧由銨鏈銷從閥體外面?zhèn)却┻^閥體、閥瓣、彈簧和軸承孔到閥體另一側。由于銨鏈銷和止動銷都是從閥體外面一側穿過,兩端用定位塞密封,存在4個潛在外漏點。長期使用中,由于管道振動,水錘現象和墊片失效等原因,導致定位塞松動,密封失效,引起外漏,造成環境污染,對有毒、有害、易燃和易爆介質存在安全隱患。

    對夾雙瓣止回閥優化設計:

    新型無外漏對夾雙瓣止回閥(圖2)在閥體內兩側分別設置定位槽、銨鏈銷和止動銷穿過閥瓣和彈簧的內孔,銷的兩端插入兩定位座內孔,再把定位座插入閥體定位槽里。為防止定位座竄動,用定位壓板壓在定位座端面,螺釘固定在閥體上,閥體不存在外漏點。

圖2 新型對夾雙瓣止回閥

                           圖2 新型對夾雙瓣止回閥
